CARA MEMPROGRAM DAN MENJALANKAN ARDUINO

Selamat malam sahabat arduino, kali ini saya akan share praktek dasar arduino untuk pemula/newbie yaitu Cara Memprogram dan Menjalankan Arduino, artikel ini merupakan materi dasar yang harus diketahui dalam Memprogram dan Menjalankan Arduino karena untuk materi selanjutnya tidak akan dijelaskan lagi materi ini karena dianggap sudah menguasai bagaimana Cara Memprogram dan Menjalankan Arduino.

Proyek sederhana arduino kita yang pertama adalah menghidupkan satu buah Led yang akan dipasang pada pin 12, usahakan dalam penyambungan komponen pada breadboard kabel data USB harus dilepas langkah ini untuk menghindari hal-hal yang tidak kita inginkan misalnya kesalahan menghubungkan kabel positif ke ground arduino, setelah selesai memasang baru kita hubungkan kabel ke port USB.

Berikut ini langkah-langkah dalam Memprogram dan Menjalankan Arduino :

Membuat Sketch

Jalankan program arduino, bisa dari file master arduino yang kita simpan ataupun dari ikon di computer desktop. Kemudian akan muncul program arduino IDE dengan tampilan sketch sesuai dengan tanggal dan bulan pada saat program dijalankan.

Mengetikan kode program pada sketch

Tuliskan source kode dibawah ini pada layar editor arduino :

// coba 1 led – Program untuk menghidupkan LED berkedip-kedip
const int PIN_12 = 12;
void setup() {
pinMode(PIN_12, OUTPUT);
}
void loop() {
digitalWrite(PIN_12, HIGH);
delay(1000); // Tunda 1 detik
digitalWrite(PIN_12, LOW);
delay(1000);
}

Menyimpan Sketch

Program yang baru saja ditulis pada editor tadi dapat disimpan kedalam file yaitu dengan klik pada menu file pilih save atau save as, pilih folder yang akan digunakan menyimpan file, ketikan nama file misanya Coba 1 Led kemudian klik save.

Gambar menyimpan file

Menjalankan Sketch (Verify/Compile)

Setelah menyimpan sketch kita bisa langsung menjalankan program yaitu dengan cara mengklik symbol Verify atau dari menu sketch pilih Verify/Compile bisa juga dengan shortcut Ctrl + R. Apabila verify sukses akan terdapat tulisan Done Compilling.

Gambar selesai compile

Cara memperbaiki kesalahan/error

Setelah kita verify/compile suatu saat pasti terdapat kesalahan atau pesan error baik dari segi penulisan sampai kesalahan syntax, karena program arduino ini penulisanya bersifat case sensitive, jadi kita harus benar-benar teliti dalam mengetiknya. Biasanya kesalahan akan ditunjukan oleh blok warna kuning dengan dengan menyebutkan kata-kata yang salah.

Berikut ini contoh penulisan yang salah :

Penulisan digitalwrite(PIN_12, LOW); seharusnya digitalWrite(PIN_12, LOW); dengan huruf W pada kata write harus capital/besar, ya namanya juga manusia tempatnya salah dan khilaf, untung saja di peringatkan untuk diperbaiki.

Gambar kesalahan penulisan

Mengupload File

Setelah selesai diverifikasi sketch bisa langsung diupload ke arduino yaitu dengan mengklik symbol upload atau dari menu file pilih upload, bisa juga dengan shortcut Ctrl + U, seperti gambar dibawah ini.

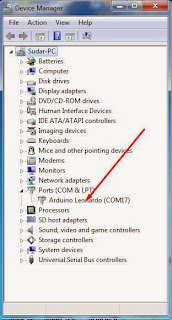

Hal-hal yang perlu diperhatikan adalah kita harus mengecek dulu port komunikasi mana yang terhubung ke arduino, port USB harus sesuai dengan setingan pada sketch, caranya pilih tools – serial port.

Selain itu pilihan jenis arduino juga mesti kita seting, pilih tools – board – pilih jenis arduino yang anda gunakan. Apabila file telah terunggah sempurna maka akan ada status Done Uploading.

Percobaan yang pertama ini membutuhkan beberapa komponen yaitu :
Arduino Leonardo 1 unit
Led warna 1 unit
Resistor 220/270/330 ohm 1 unit
Papan breadboard 1 unit
Kabel penghubung secukupnya


Komponen kita rakit sesuai dengan gambar dibawah ini:

Sekarang kita tinggal lihat apa yang terjadi pada LED breadboard rangkaian kita, apakah lednya berkedip-kedip dengan jarak delay 1 detik.
